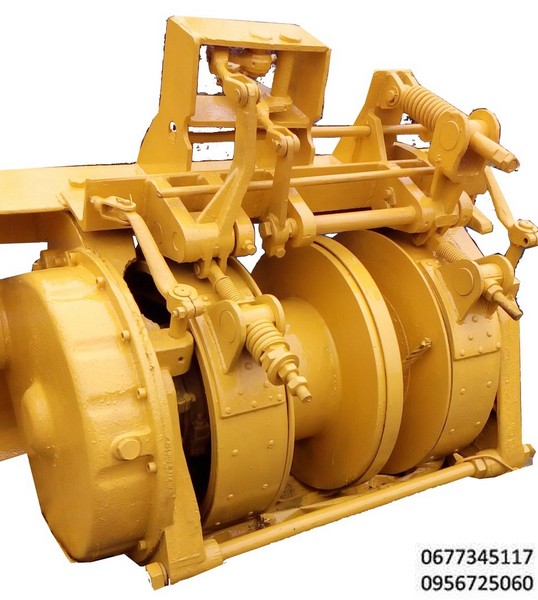

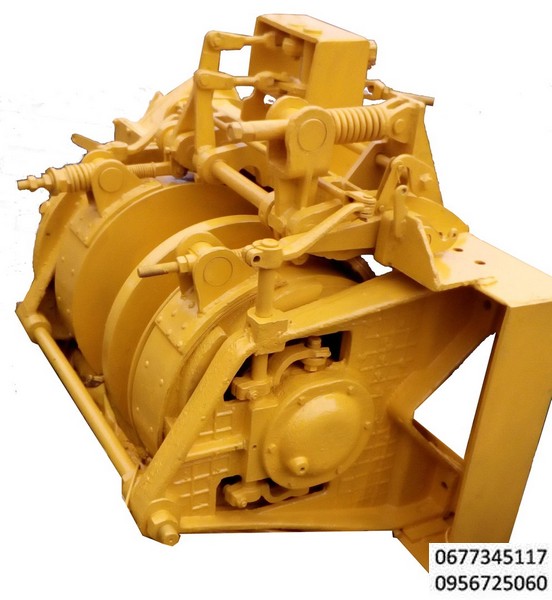

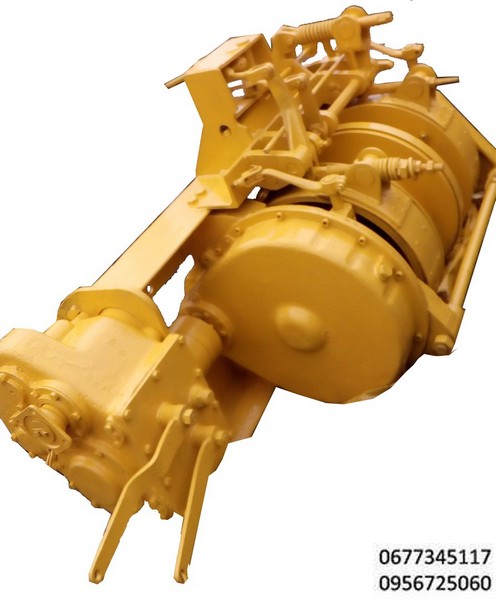

Описание: Лебедка трубоукладчика ТО-1224Г, тебедка тяговая двухбарабанная. Лебедка грузоподьемность 12,5 тонн Лебедка состоит из смонтированного на раме вала с барабанами и подводящего к валу редуктора, а также муфт включения барабанов.Рама выполнена в виде сварной площади, прикрепленной болтами к поперечным балкам верхней рамы трубоукладчика, двух стоек, прикрепленных болтами к площадке, и стяжного шкворня, соединяющего стойки сверху. В отличие от трубоукладчиков Т-3560М и ТГ-201 перемену передач привода лебедки на трубоукладчике ТО-1224Г производят в реверсивной двухскоростной коробке передач (редукторе) привода, получающей крутящий момент от промежуточного карданного вала и передающей его редуктору лебедки посредством соединительной муфты. Управляют коробкой передач с помощью двух рычагов, один из которых через систему тяг соединен с отверстием гильзы, имеющейся на ступице вилки, а второй так же связан с вилкой. Рычаги смонтированы на крышке коробки передач и расположены один над другим.
